MŰSZAKI ADATOK

• modell:  PM-IMGTS-250L
• tápellátás:  230 V / 50 Hz
• MIG / MAG teljesítményfelvétel:  10,5 kVA
• TIG LIFT teljesítményfelvétel:  10 kVA
• MMA teljesítményfelvétel:  10 kVA
• hegesztési módszerek:  MIG-MAG / MMA / TIG-LIFT
• MIG hegesztési feszültség tartomány:  10-26,5 [V]
• SYN-MIG hegesztőáram tartomány:  30-250 [A]
• MMA hegesztőáram tartomány:  25-225 [A]
• TIG LIFT hegesztőáram tartomány:  15-250 [A]
• hegesztőáram terhelhetősége 100%:  (MIG-MAG - 192 A)
• hegesztőáram terhelhetősége 60%:  (MIG-MAG - 250 A)
• hegesztőáram terhelhetősége 100%:  (MMA - 173 A)
• hegesztőáram terhelhetősége 60%:  (MMA - 225 A)
• hegesztőáram terhelhetősége 100%:  (TIG-LIFT - 192 A)
• hegesztőáram terhelhetősége 60%:  (TIG-LIFT - 250 A)
• támogatott huzalátmérők:  0,6 / 0,8 / 0,9 / 1,0 [mm]
• támogatott elektródaátmérők:  1,6 mm - 5 mm
• üzemmódok:   szinergikus / félautomata / kézi
• alátámasztott huzaltekercsek: max.  5 kg
• szigetelési osztály:  F
• hálózatvédelem:   25 A (MIG), 32 A (MMA), 25 A (TIG)
• védelmi szint:  IP21S
• méretek:  45 x 22 x 36 [cm] (hosszúság / szélesség / magasság)
• nettó tömeg:  8,8 kg

FELSZERELÉS

Alapvető:

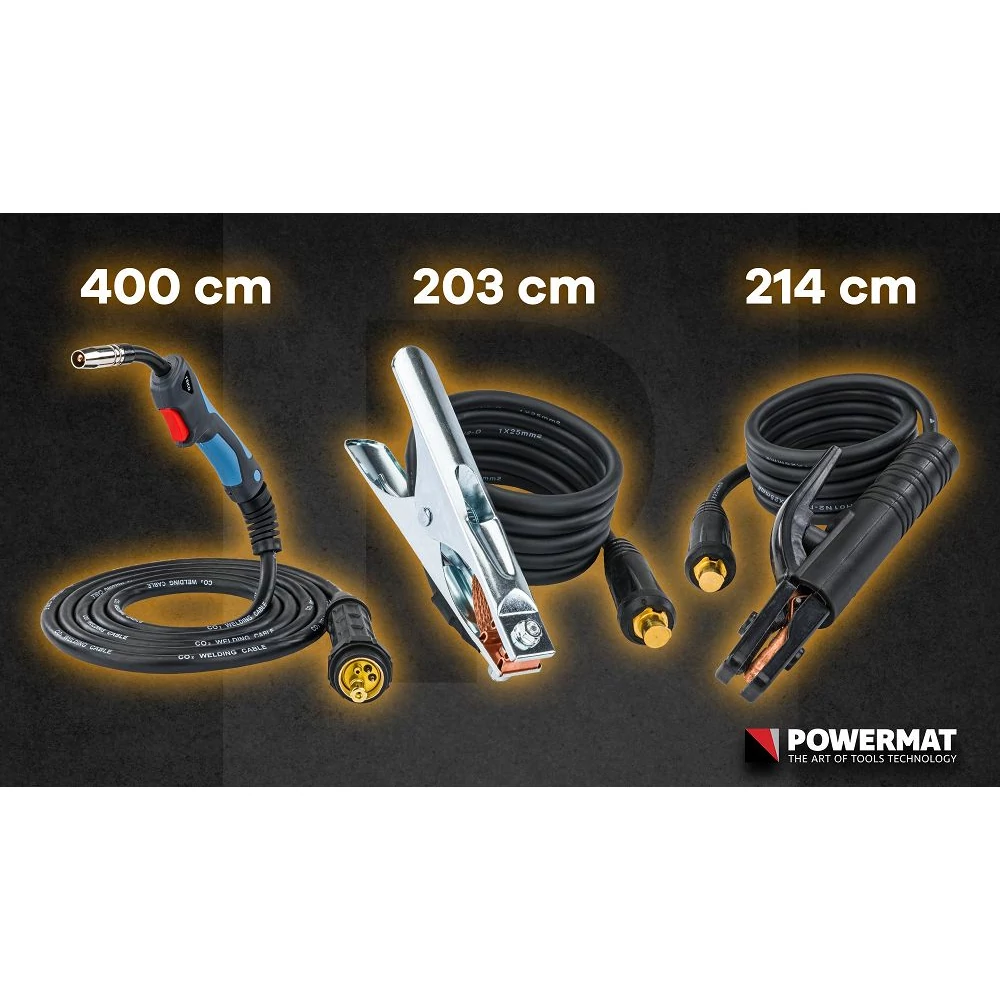

• tömegtartó (-):  203 cm
• MMA elektródatartó (+):  214 cm
• EURO MIG / MAG fogantyú:  400 cm
• jelenlegi tip:  2x 0,8; 1x1,0 [mm]
• görgős (kétoldalas) tartóhuzal:  0,8 mm és 1,0 mm; U típusú
• hegesztő maszk
• ecset kalapáccsal
• lengyel nyelvű használati útmutató

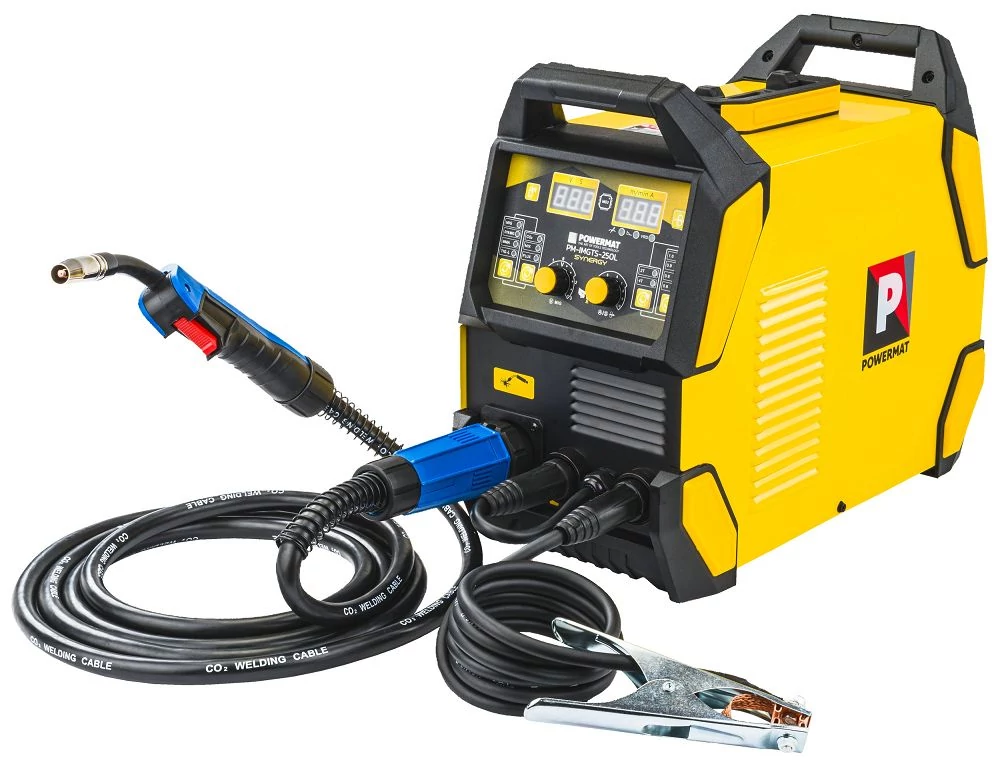

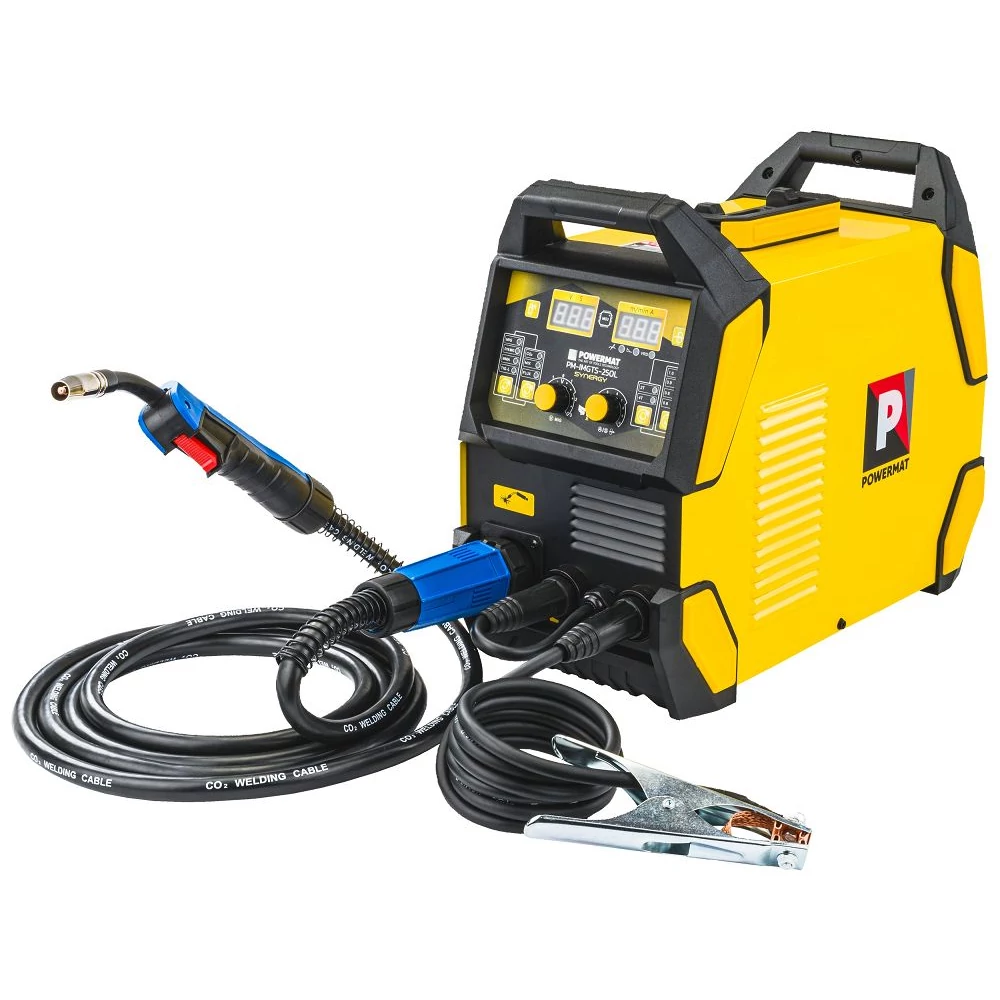

MI A PM-IMGT-250L INVERTER MIGOMAT?

A POWERMAT PM-IMGTS-250L  félautomata hegesztőgép  nagyon széles felhasználási körrel rendelkezik. Különféle anyagcsoportok hatékony hegesztését teszi lehetővé, széles anyagvastagság-tartományban. Az alkalmazott  IGBT tranzisztorok  jótékony hatást fejtenek ki az alacsonyabb villamosenergia-fogyasztásra, nagyobb interferencia- és feszültségeséssel szembeni ellenállásra, valamint jó ívkarakterisztikára.

A vezérlőpult most még  könnyebben használható,  és a kezelő gyorsan hozzáfér az összes funkcióhoz. Ez pozitív hatással van  az üzemben  az ergonómiára és a munka hatékonyságára .

 A készülék elektronikája a kétféle tranzisztor előnyeit, a térhatású tranzisztorok egyszerű irányíthatóságát és a nagy áttörési feszültséget, valamint a bipoláris tranzisztorok kapcsolási sebességét ötvöző IGBT tranzisztorokra épül  . A hegesztőáram nagyon stabil, ami tökéletes hegesztést garantál.  Az IGBT technológiának köszönhetően  a készülék könnyebb és energiatakarékosabb.

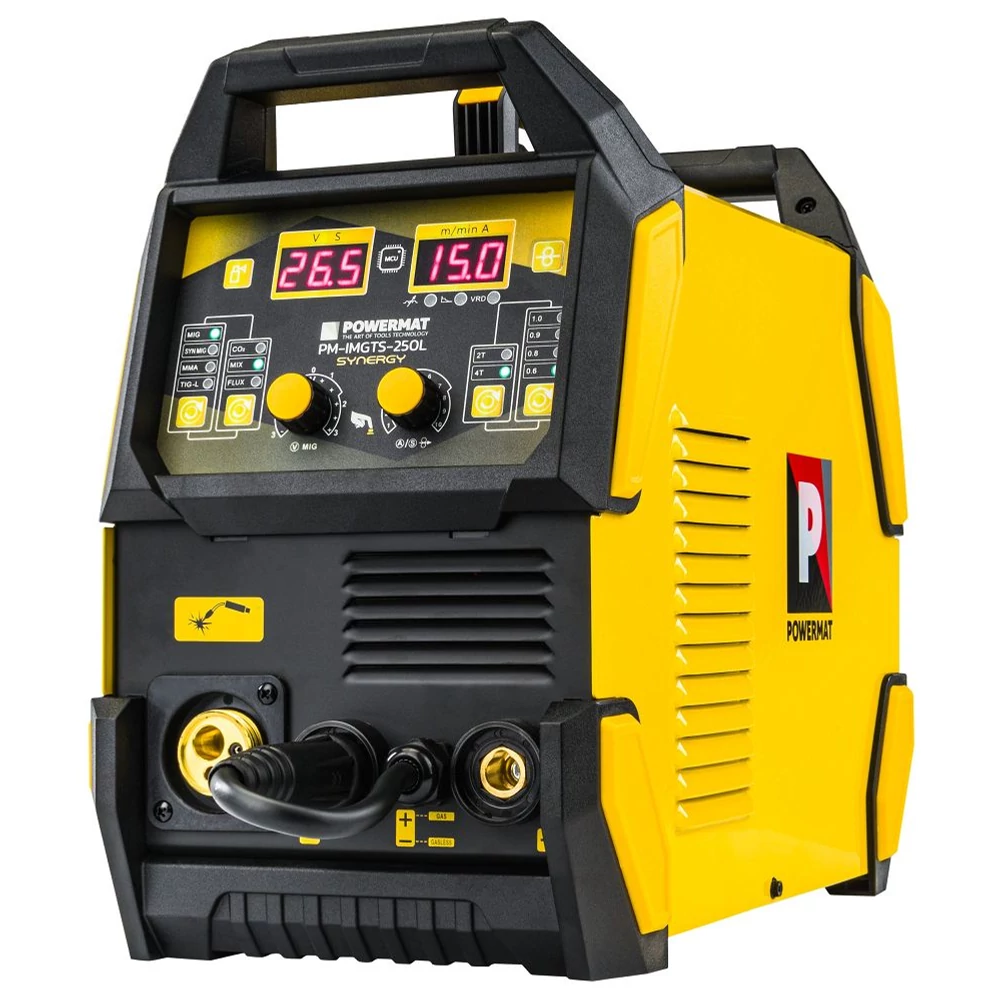

A PM-IMGT-250L modell   egy automata hegesztőgép, amelynek kialakítása hatékony IGBT tranzisztorokon alapul  . 2 átlátszó  LCD kijelzővel  van felszerelve,   amelyek gombokkal jelzik az aktuális hegesztőáramot, amelyek közül az egyik egy funkcióválasztó gomb is. A Migomat hűtőventilátorral, elektronikus rendszerekkel és egyéb alkatrészekkel, valamint hőérzékelővel van felszerelve, amely megvédi a készüléket a túlmelegedéstől.

Nagy hatékonyság és hatékony hűtés

Az IGBT tranzisztoros technológia alkalmazásának köszönhetően  a készülék hatásfoka eléri a 60%-ot.

Teljesen automatikus huzalelőtolás.

BEÉPÍTETT FUNKCIÓK, AMELYEK MEGKÖNNYÍTIK MUNKÁT

• A HOT START (automatikus),  más néven melegindítás lehetővé teszi a hegesztőáram átmeneti növelését a hegesztő által beállított érték fölé. A HOT START akkor működik, amikor az ív meggyullad, és célja, hogy megakadályozza az elektróda hozzátapadását az anyaghoz. Nagy segítség az elektróda meggyújtásakor.
• Az ANTI STICK  (automatikusan)  lekapcsolja/minimalizálja a hegesztési feszültséget és áramot az elektróda és a hegesztett anyag közötti rövidzárlat esetén. ANTI STICK lehetővé teszi a hegesztő számára, hogy könnyebben eltávolítsa az elektródát.
• Az ARC FORCE (automatikus)  stabilizálja az ívet, függetlenül annak hosszától. A funkcióértékek csökkentése lágy ívet és kisebb behatolási mélységet eredményez, míg a funkcióértékek növelése mélyebb behatolást és rövid ívhegesztés lehetőségét eredményezi. Az ARC FORCE funkció legmagasabb értékével lehetséges, hogy az elektródát az olvadt fém medencéjébe nyomjuk, és az anyagot átégetjük.

A KÉSZÜLÉK BEÁLLÍTÁSA

Hegesztési ívfeszültség:

Befolyásolja az ív stabilitását és a folyékony fém fröccsenésének mennyiségét. A hegesztést rövid (zárlatos) ívvel kell végezni. A túl magas ívfeszültség kevésbé stabil ívet, alacsonyabb rövidzárlati frekvenciát és több fröcskölést okoz. Állandó hegesztőáram és az elektródahuzal állandó előtolási sebessége mellett a feszültség értéke befolyásolja az ív hosszát és a varrat alakját. A feszültség csökkentése lerövidíti a hegesztési ívet, míg növelése meghosszabbítja az ívet. Ezzel szemben az ívhossz változása a hegesztőív feszültségének változásával jár együtt. A hegesztőív túlzott megnyúlása vagy megrövidülése instabil ívfényt és hegesztési hibák kialakulását okozhatja a varratban.

Hegesztési áram:

Ez a beállított feszültségtől, átmérőtől és huzalelőtolási sebességtől függ. A hegesztőáram értékét elsősorban az alapanyag vastagságától és kémiai összetételétől, a lefektetett gyöngyök számától, a hegesztési helyzettől és sebességtől függően választjuk ki.

LEGÚJABB GENERÁCIÓS IGBT KONVERTEREK

Ezt a hegesztőgépet a konkurens gépektől a legújabb generációs IGBT konverterek különböztetik meg, amelyek  a készülék kis súlyát és nagy megbízhatóságát biztosítják.

A konverterben használt kiváló minőségű IGBT tranzisztorok  sima hegesztést és a fröccsenések számának jelentős csökkentését teszik lehetővé.

A SYNERGIA TECHNOLÓGIA LEHETŐSÉGE

További munkakényelmet és előnyöket biztosítanak:

• Szinergikus mód (SYN MIG) - olyan funkció, amely lehetővé teszi az automatikus paraméterválasztás beállítását
• Nincs szükség védőgázok használatára a FLUX funkcióval  – kényelmes önvédő vezetékek használatakor
• A vezetékvastagság kézi kiválasztása  a megfelelő paraméterekhez és automatikus tartományokhoz
• A hegesztésvezérlés kézi kiválasztása (kétütemű - 2T / négyütemű - 4T / ponthegesztés - SPT)
• Automatikus hegesztési paraméterek kiválasztása  gáztípushoz, védőgáz hiányához és alumínium hegesztéshez
• CO2 funkció  - a szén-dioxid FeC/Co2 gázpajzsban történő hegesztéskor
• MIX funkció  - FeC/ArCo2E308 Ar98 pajzsban történő hegesztéskor
• FLUX funkció  - önárnyékolt E308 Ar98 huzalokkal történő hegesztéskor
• AL funkció  - alumíniumötvözetek magnéziummal történő hegesztéséhez argon pajzsban
• Az induktivitás beállításával (-10 - (+10)  lehet optimalizálni az ívkarakterisztikát a hegesztendő lemez vastagságától, valamint a hegesztési módoktól és körülményektől függően A funkció vékony acéllemezek hegesztésekor hasznos, megakadályozva azok égését, ill. horganyzott lemezek forrasztásakor az induktivitás értékének megváltoztatása a hegesztési fröccsenés mennyiségének csökkenését is okozza
• Burnback funkció (0 - 10)  - a huzal égési magasságának beállítása. Ez a beállítás szabályozza azt a rövid időtartamot, ameddig a huzaladagoló tovább működik a fő hegesztőpisztoly gombjának leállítása után.
• SPOT funkció,  amely lehetővé teszi a ponthegesztést, 0-3 másodpercig állítható

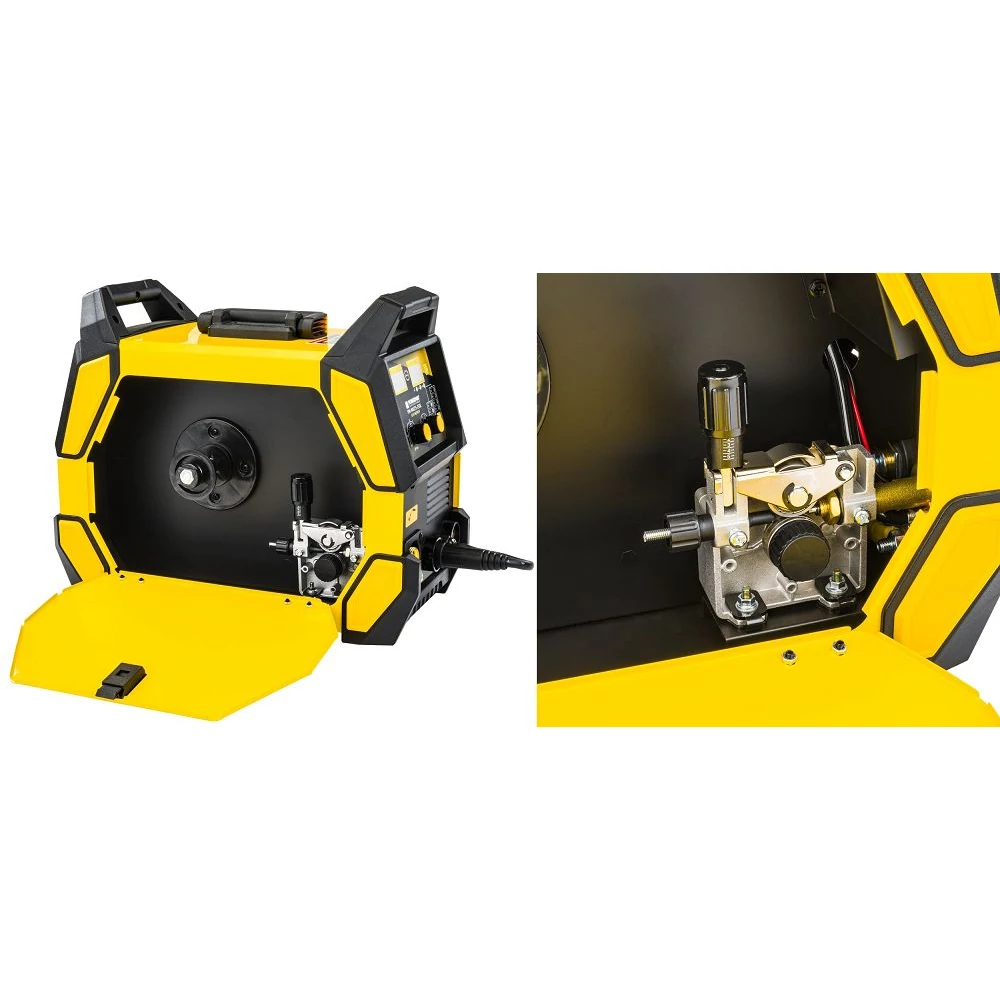

SZÁLTÁTOLÓ RENDSZER

A 2 tekercses adagoló lehetővé teszi a hegesztőhuzal pontos adagolását, kiküszöbölve annak csúszását.

AZ ESZKÖZ MOBILITÁSA

A könnyű szerkezet stabil alumínium fogantyúval lehetővé teszi az egész készülék könnyű mozgatását.

HEGESZTÉSI LEHETŐSÉGEK A PM-IMGTS-250L KÉSZÜLÉKEL

MIG/MAG HEGESZTÉS

A MIG/MAG hegesztés  az egyik legszélesebb körben alkalmazott hegesztési eljárás.  De valójában mi is van mögötte? Minden a megfelelő védőgázok és töltőanyagok kiválasztásától függ, egészen a különböző típusú hegesztőívek tulajdonságaiig.

A MIG/MAG hegesztést fémívhegesztésnek is nevezik.

Hol alkalmazzák ezt a hegesztési módszert?

A MIG/MAG hegesztési eljárások rendkívül univerzálisan alkalmazhatók. Felhasználják többek között a fémfeldolgozó iparban, acélszerkezetek és tartályok építésében, a hajógyártásban és az autóiparban. A MIG/MAG eljárások különféle anyagokból készült, különböző vastagságú és geometriájú elemek hegesztését teszik lehetővé.  A MIG hegesztés különösen alkalmas színesfémekhez: alumínium, magnézium, réz és titán.  A MAG módszert elsősorban ötvözetlen, gyengén ötvözött és erősen ötvözött acélok hegesztésére alkalmazzák.

A MIG/MAG hegesztés előnyei:

• magas olvasztási hatékonyság,
• nincs gyorsasági,
• a hegesztőív könnyű begyulladása,
• jó alkalmasság gépesített és automatizált hegesztésre,
• nagy hegesztési sebesség jó hegesztési minőséggel,
• jó alkalmasság kényszer- és nehéz helyzetekben való használatra,
• a kötőanyagok alacsony költsége.

MMA HEGESZTÉS

A bevonatos elektródával végzett ívhegesztést MMA módszernek (Manual Arc Welding) is nevezik, és ez a  legrégebbi és leguniverzálisabb ívhegesztési módszer.

Az MMA módszer bevonatos elektródát használ, amely egy tömörített bevonattal borított fémmagból áll. Az elektróda vége és a hegesztendő anyag között elektromos ív keletkezik. Az ív érintés hatására meggyullad az elektróda végének a hegesztett anyaghoz való hozzáérintésével. Az elektróda megolvad, és az olvadt elektróda cseppjei az íven keresztül a hegesztett fém olvadt medencéjébe kerülnek, és lehűlés után hegesztést képeznek. A hegesztő az elektródát olvadás közben a hegesztett tárgyhoz mozgatja, hogy állandó ívhosszt tartson fenn, és ezzel egyidejűleg az olvadó végét a hegesztési vonal mentén mozgatja. Az olvadó elektróda bevonat olyan gázokat bocsát ki, amelyek megvédik a folyékony fémet a légkör hatásától, majd megszilárdulva salakot képeznek a medence felületén, amely megvédi a megszilárdult hegesztési fémet a környezeti hatásoktól. Miután az elektródát elmozdítja a munkadarabtól, az elektromos ív leáll, és a hegesztési folyamat megszakad. Az egyik gyöngy lerakása után a salakot mechanikusan el kell távolítani.

Az alapvető különbség a többi hegesztési módszertől, hogy az MMA módszernél az elektróda rövidebb. A TIG és MIG/MAG módszereknél az elektróda hossza változatlan marad, a nyél és a hegesztett elem közötti távolság pedig állandó. Az MMA módszernél az elektróda és a hegesztőmedence közötti állandó távolság megtartása érdekében az elektródatartót folyamatosan a hegesztendő elem felé kell mozgatni, ami azt jelenti, hogy a hegesztő szaktudása kiemelt szerepet kap.

TIG-LIFT HEGESZTÉS

A TIG-LIFT hegesztés olyan módszer  , amely lehetővé teszi a legjobb minőségű hegesztések előállítását.  A hegesztőív egy magas hőmérsékletnek ellenálló, nem olvadó volfrámelektróda és a munkadarab között világít. A módszer nevét adó inert gáz oxigénmentes atmoszférát hoz létre, és megakadályozza a kémiai reakciókat a folyékony hegesztőmedencében. Ez sima, egyenletes és pórusmentes illesztéseket eredményez. A kötőanyag adagolása kézzel vagy huzaladagolóból történik.

A TIG-LIFT hegesztés minden hegeszthető fémhez lehetséges. A legnagyobb felhasználási terület a rozsdamentes acélok és a színesfémek, például alumínium, réz és sárgaréz. A TIG-LIFT-et elsősorban hegesztési varratok gyökérmenetének elkészítésére használják, mivel a varratok tiszták és pórusmentesek, így jól bírják a dinamikus terhelést.

BEÉPÍTETT 3,4" TURBO VENTILÁTOR

A hatalmas csapágyas ventilátornak köszönhetően  a gép nagyon gyorsan lehűl  termikus túlterhelés esetén.
