Műszaki adatok

• modell:  RTMSTF0086
• tápellátás:  230 V / 50 Hz
• MIG / MAG teljesítményfelvétel:  6 kVA
• AWI áramfelvétel:  5,8 kVA
• MMA fogyasztás:  5,8 kVA
• hegesztési módszerek:  MIG-MAG FLUX / MMA / LIFT-TIG
• MIG-MAG hegesztőáram tartomány:  30 - 220 [A] (a huzalvastagságtól függően) (10V - 26,5V)
• SYN-MIG hegesztőáram tartomány:  30-220 [A] (a huzalvastagságtól függően)
• MMA hegesztőáram tartomány:  25-220 [A]
• AWI hegesztőáram tartomány:  15-220 [A]
• hegesztőáram terhelhetősége 100%:  (MIG-MAG - 170A)
• hegesztőáram terhelhetősége 60%:  (MIG-MAG - 220 A)
• hegesztőáram terhelhetősége 100%:  (MMA - 170 A)
• hegesztőáram terhelhetősége 60%:  (MMA - 220 A)
• hegesztőáram terhelhetősége 100%:  (TIG-LIFT - 170 A)
• hegesztőáram terhelhetősége 60%:  (TIG-LIFT - 220 A)
• támogatott huzalátmérők:  0,6 / 0,8 / 0,9 / 1,0 [mm]
• támogatott elektródaátmérők:  1,6 mm - 5 mm
• MIG-MAG hegesztési feszültség:  15-26,5 [V]
• üzemmódok:  kézi / félautomata / szinergikus
• alátámasztott huzaltekercsek: max.  5 kg
• szigetelési osztály:  F
• hálózatvédelem:   25 A (MIG), 32 A (MMA), 25 A (TIG)
• védelmi szint:  IP21S

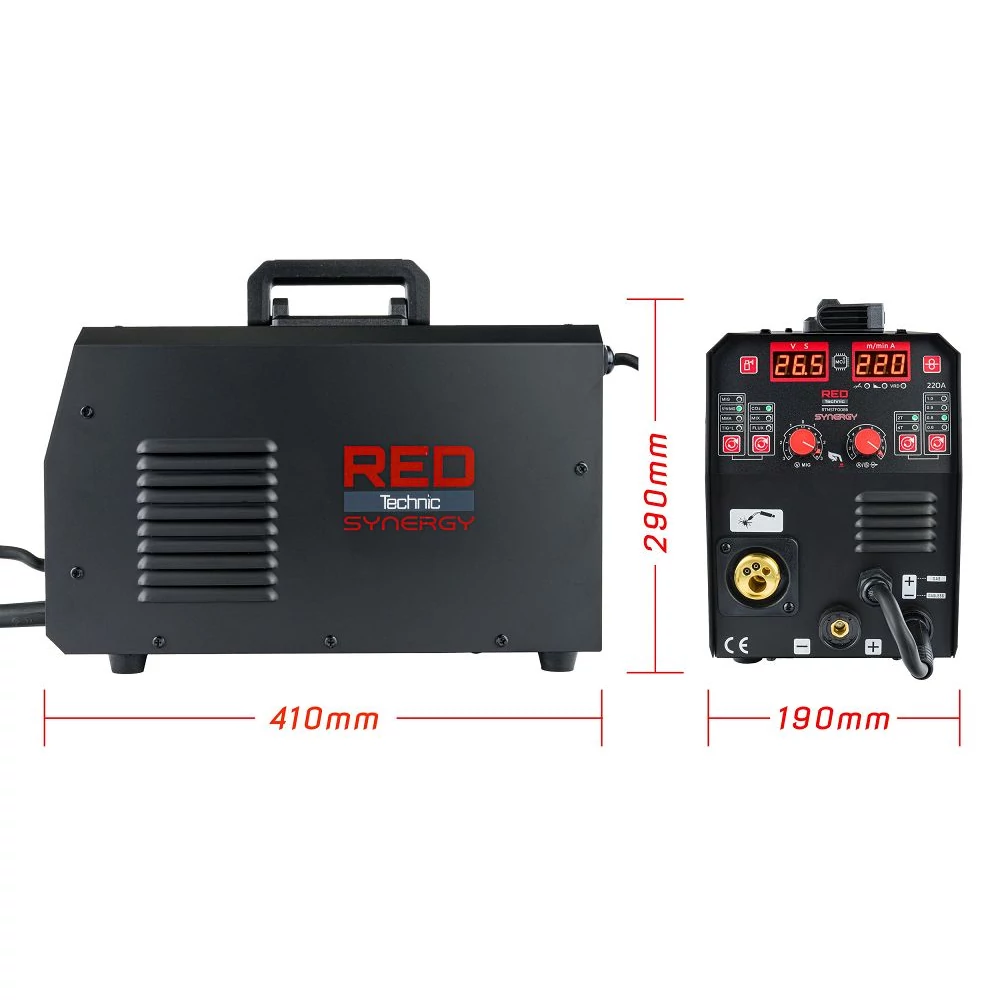

• méretek:  41 x 19 x 29 [cm] (hosszúság / szélesség / magasság)
• nettó tömeg:  7,5 kg

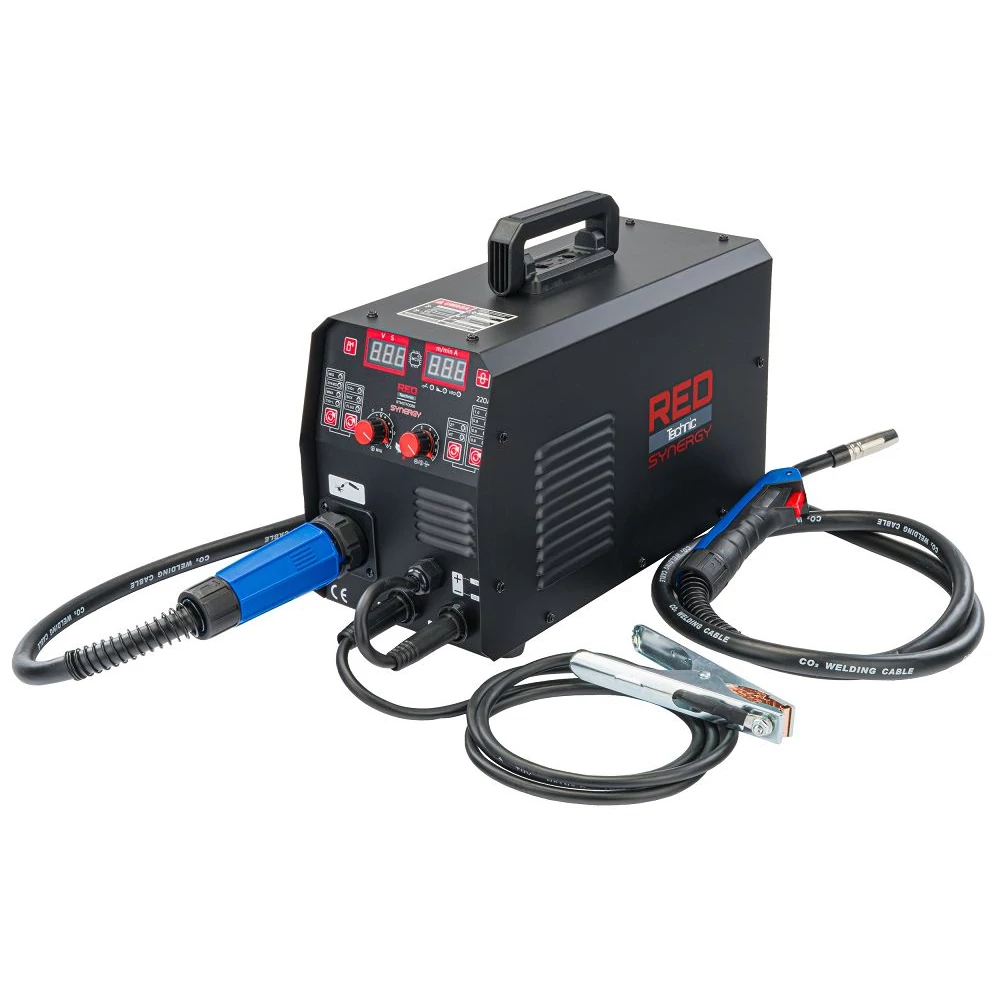

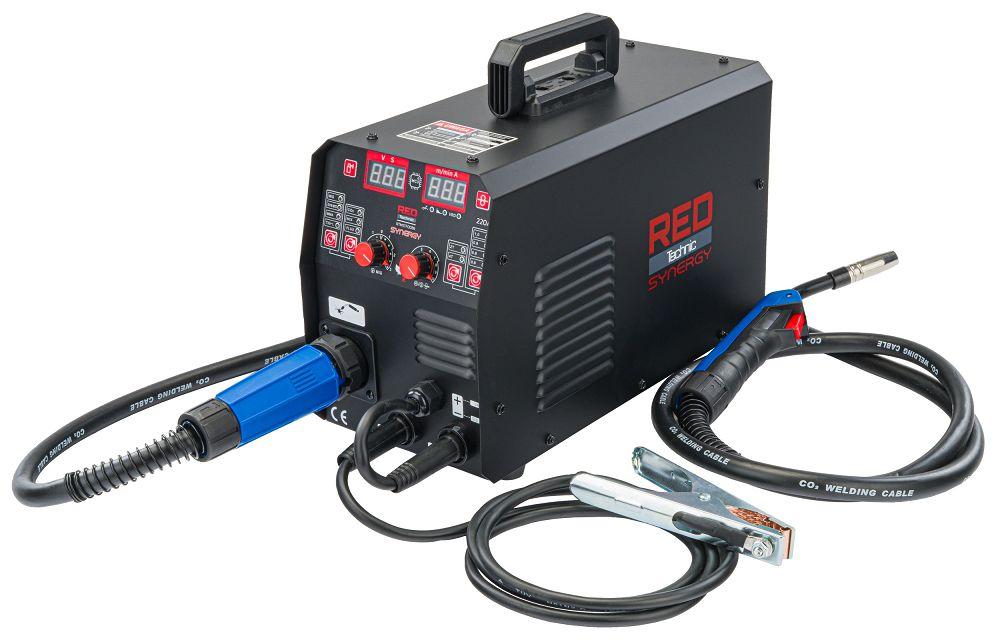

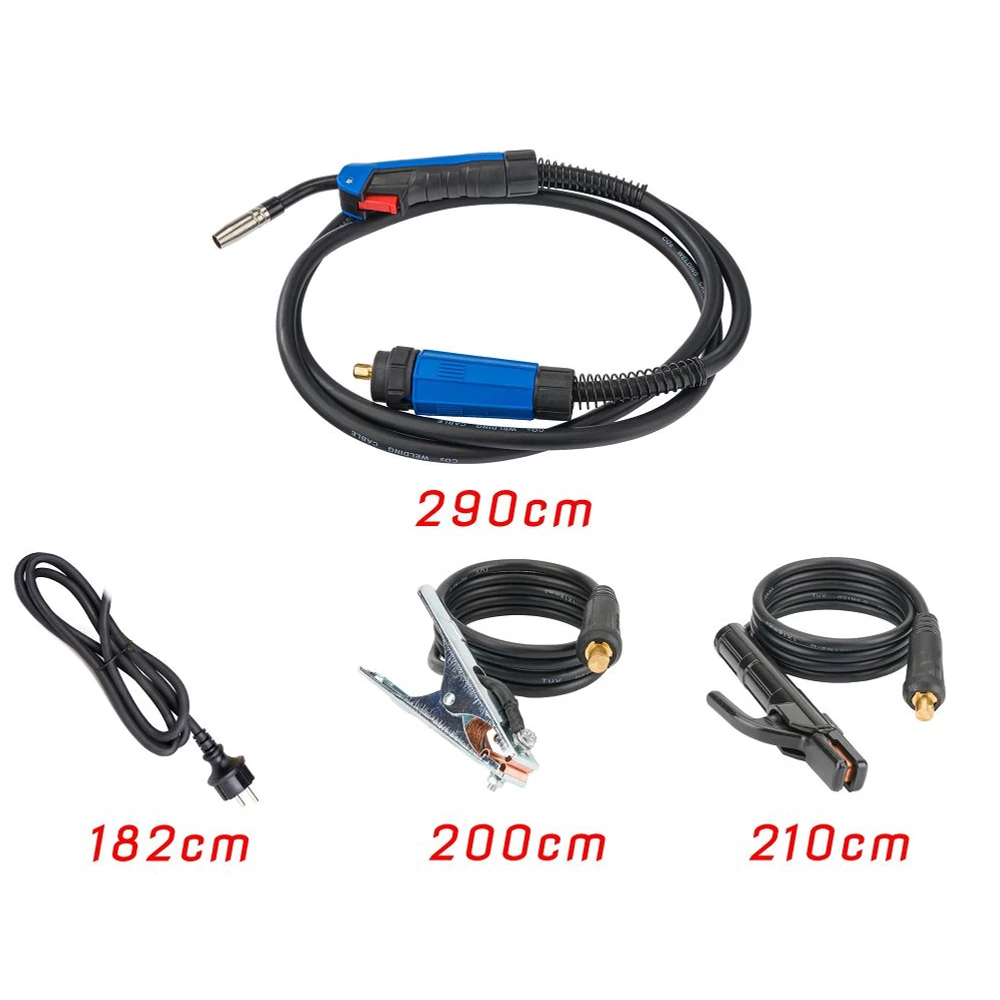

Felszerelés

• tömegtartó (-):  200 cm
• MMA elektródatartó (+):  210 cm / dugó átmérője 9 mm 16-25
• EURO MIG / MAG fogantyú:  290 cm
• érintkezőcsúcs:  1x 0,8 mm + 2x 1,0 mm
• görgős (kétoldalas) tartóhuzal:  0,8 mm és 1,0 mm; U típusú
• hegesztő maszk
• ecset kalapáccsal
• használati útmutató lengyel és angol nyelven

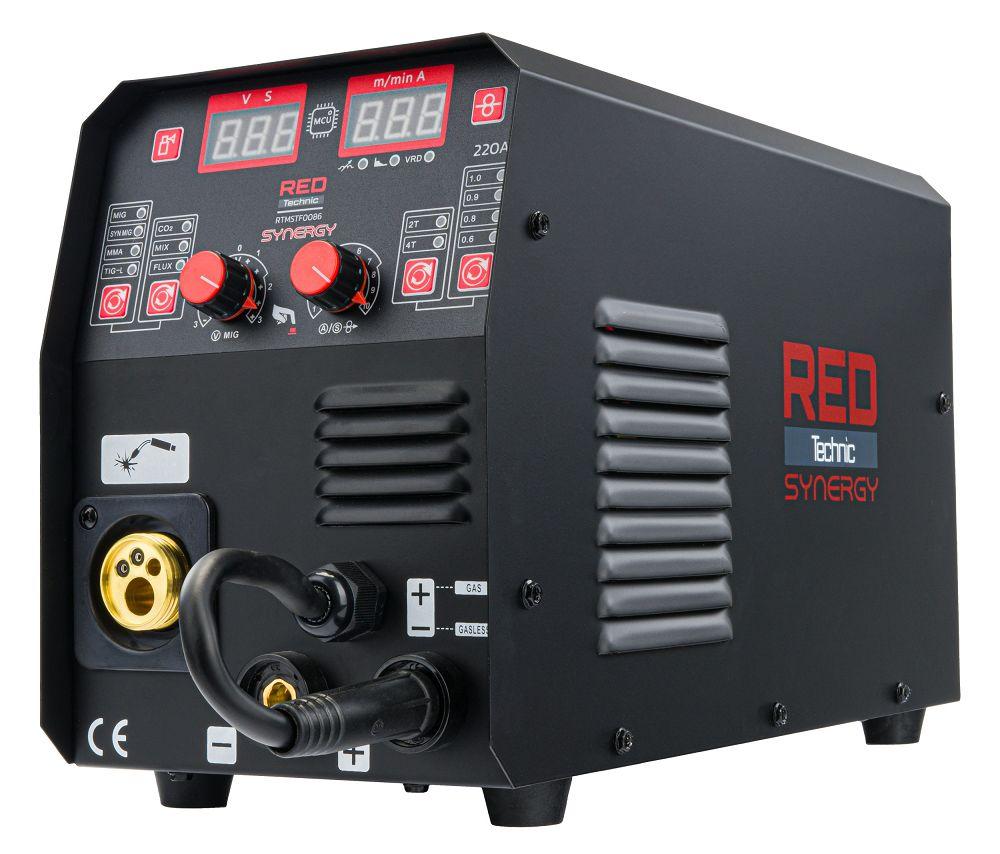

Mi az RTMSTF0086 inverteres migomat?

A RED TECHNIC RTMSTF0086  félautomata hegesztőgép  nagyon széles felhasználási körrel rendelkezik. Különféle anyagcsoportok hatékony hegesztését teszi lehetővé, széles anyagvastagság-tartományban. Az alkalmazott  IGBT tranzisztorok  jótékony hatást fejtenek ki az alacsonyabb villamosenergia-fogyasztásra, nagyobb interferencia- és feszültségeséssel szembeni ellenállásra, valamint jó ívkarakterisztikára.

A vezérlőpult most még könnyebben használható, és a kezelő gyorsan hozzáfér az összes funkcióhoz. Ez pozitív hatással van az üzemben az ergonómiára és a munka hatékonyságára.

A készülék  szinergikus hegesztési funkcióval rendelkezik , melynek köszönhetően minden hegeszthető anyag – különösen a rozsdamentes acél és alumínium – hegesztésekor a legjobb minőségű hegesztés érhető el.

 A készülék elektronikája a kétféle tranzisztor előnyeit, a térhatású tranzisztorok egyszerű irányíthatóságát és a nagy áttörési feszültséget, valamint a bipoláris tranzisztorok kapcsolási sebességét ötvöző IGBT tranzisztorokra épül  . A hegesztőáram nagyon stabil, ami tökéletes hegesztést garantál.  Az IGBT technológiának köszönhetően  a készülék könnyebb és energiatakarékosabb.

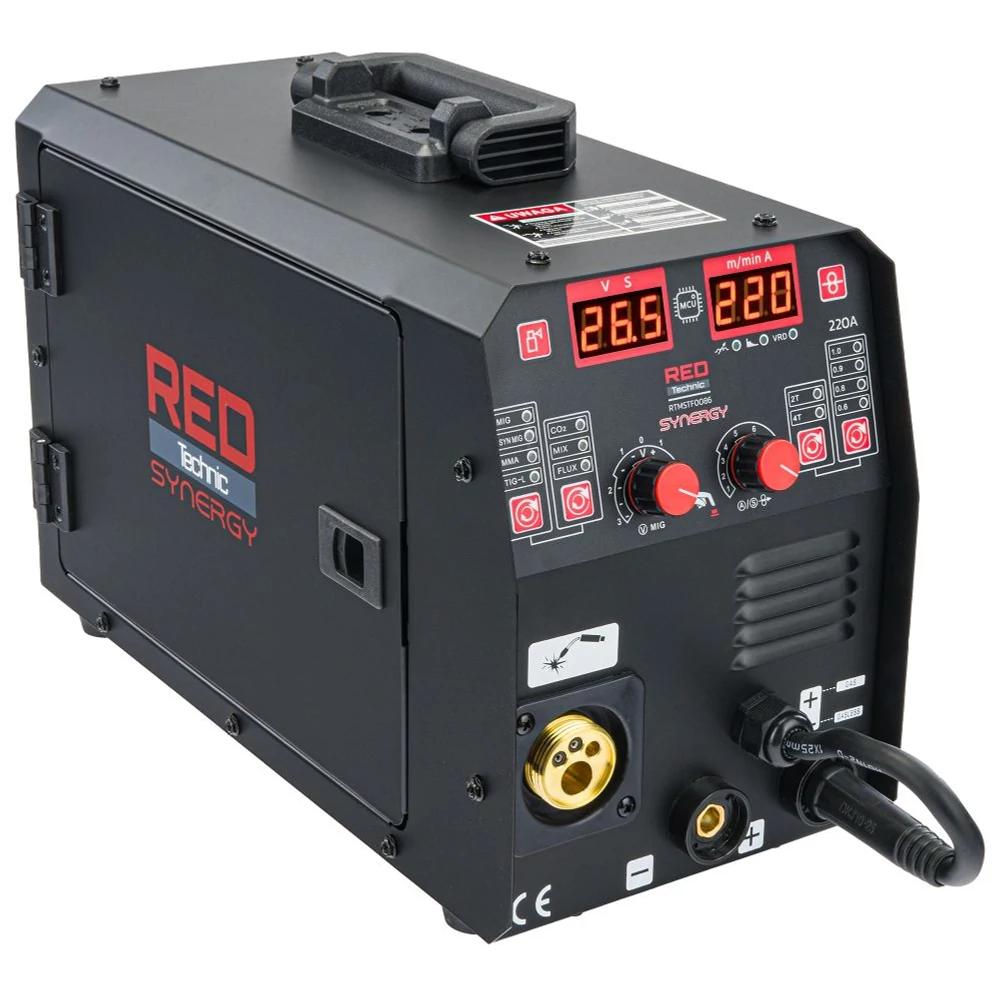

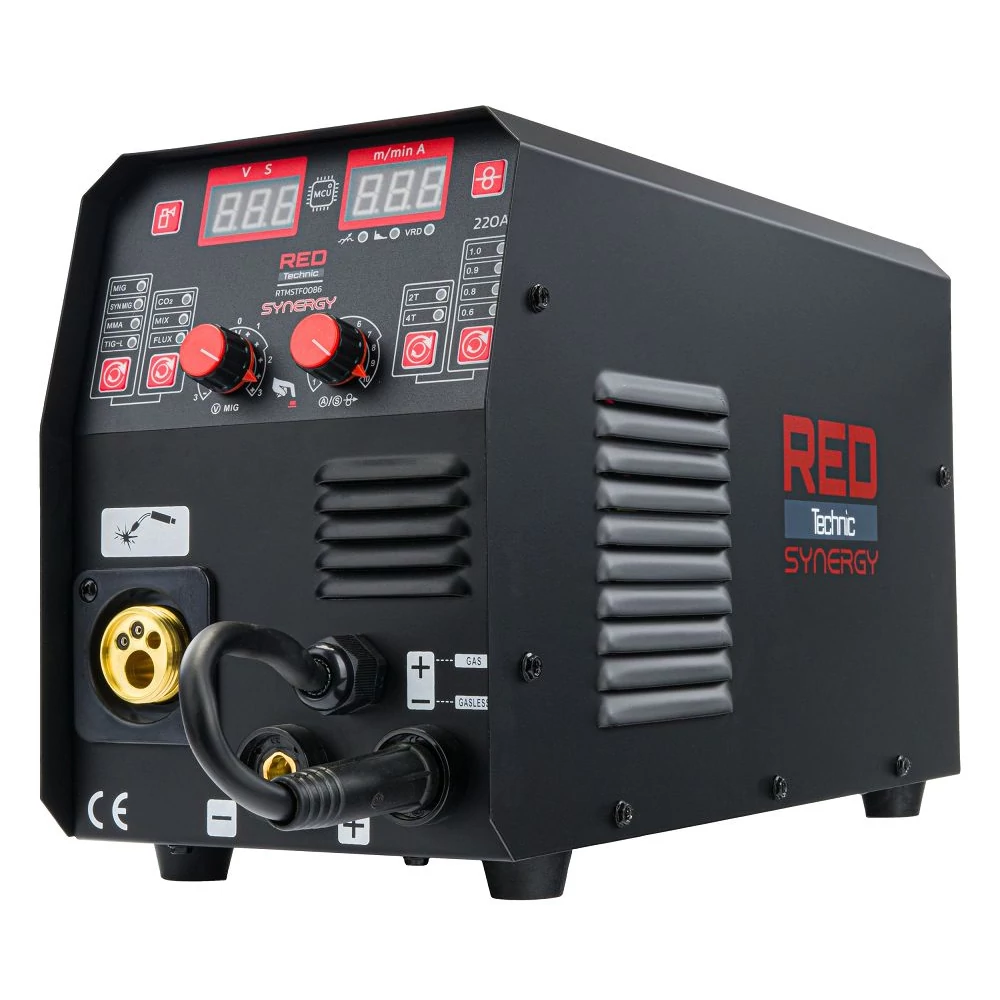

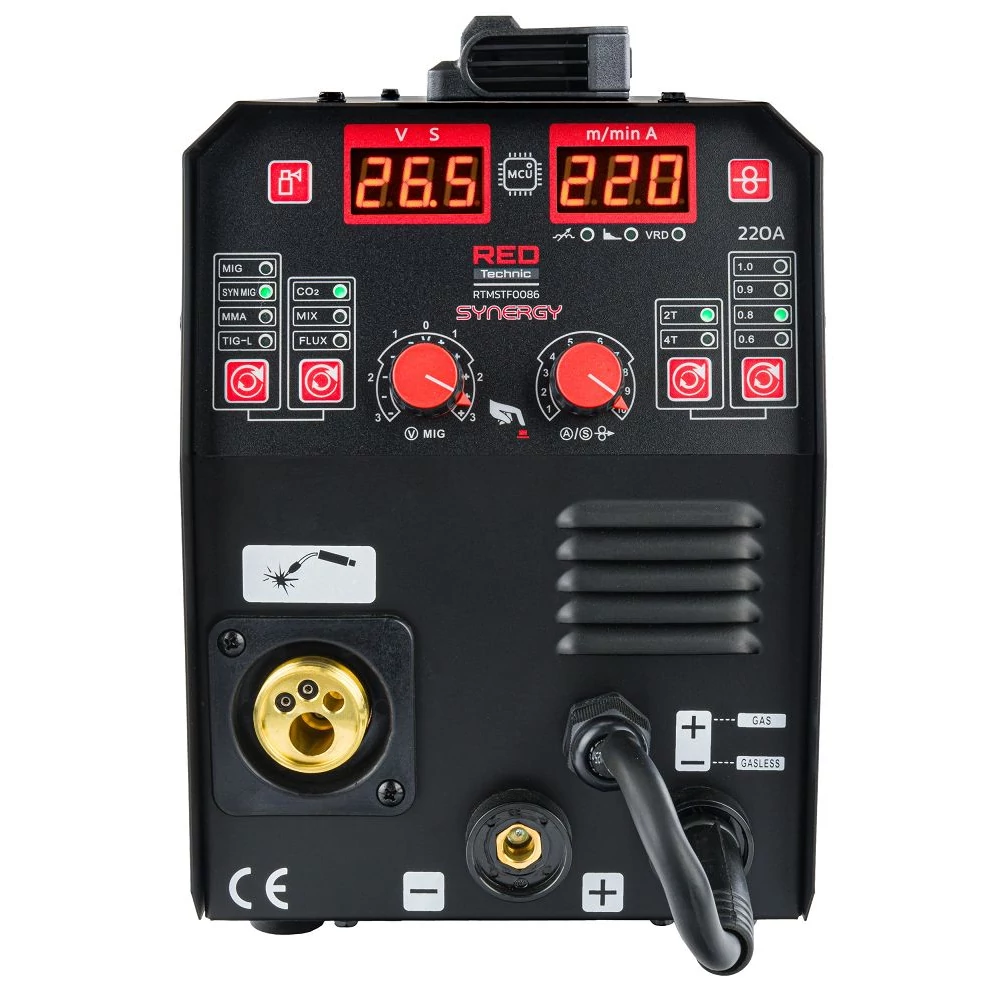

Az RTMSTF0086 modell   egy automatikus hegesztőgép, amelynek kialakítása hatékony IGBT tranzisztorokon alapul. 2 átlátszó LCD kijelzővel van felszerelve,   amelyek gombokkal jelzik az aktuális hegesztőáramot, amelyek közül az egyik egy funkcióválasztó gomb is. A Migomat hűtőventilátorral, elektronikus rendszerekkel és egyéb alkatrészekkel, valamint hőérzékelővel van felszerelve, amely megvédi a készüléket a túlmelegedéstől.

Teljesítmény és lehetőségek

Nagy hatékonyság és hatékony hűtés

Az IGBT tranzisztoros technológia alkalmazásának köszönhetően  a készülék hatásfoka eléri a 60%-ot.

Teljesen automatikus huzalelőtolás.

Beépített funkciók megkönnyítik munkáját

• A HOT START (automatikus),  más néven melegindítás lehetővé teszi a hegesztőáram átmeneti növelését a hegesztő által beállított érték fölé. A HOT START akkor működik, amikor az ív meggyullad, és célja, hogy megakadályozza az elektróda hozzátapadását az anyaghoz. Nagy segítség az elektróda meggyújtásakor.
• Az ANTI STICK  (automatikusan)  lekapcsolja/minimalizálja a hegesztési feszültséget és áramot az elektróda és a hegesztett anyag közötti rövidzárlat esetén. ANTI STICK lehetővé teszi a hegesztő számára, hogy könnyebben eltávolítsa az elektródát.
• ARC FORCE (0 - 10)  stabilizálja az ívet, függetlenül annak hosszától. A funkcióértékek csökkentése lágy ívet és kisebb behatolási mélységet eredményez, míg a funkcióértékek növelése mélyebb behatolást és rövid ívhegesztés lehetőségét eredményezi. Az ARC FORCE funkció legmagasabb értékével lehetséges, hogy az elektródát az olvadt fém medencéjébe nyomjuk, és az anyagot átégetjük.
• VRD (BE/KI)  Ez a funkció lecsökkenti a kimeneti feszültséget kb. 20 V-ra kisütött állapotban egy biztonságos szintre, kiküszöbölve az áramütés veszélyét.

Technológia és szinergia lehetőségek

További munkakényelmet és előnyöket biztosítanak:

• Kézi üzemmód (MIG)  - a funkció lehetővé teszi a hegesztési paraméterek manuális beállítását a FeC/Co2 szén-dioxid gázpajzsban vagy a FeC/ArCo2E308 Ar98 pajzsban történő hegesztés során
• Szinergikus mód (SYN MIG)  - olyan funkció, amely lehetővé teszi az automatikus paraméterválasztás beállítását
• Nincs szükség védőgázok használatára a FLUX funkcióval  – kényelmes önvédő vezetékek használatakor
• A vezetékvastagság kézi kiválasztása  a megfelelő paraméterekhez és automatikus tartományokhoz
• A hegesztésvezérlés kézi kiválasztása (kétütemű - 2T / négyütemű - 4T)
• Automatikus hegesztési paraméterek kiválasztása  gáztípushoz, védőgáz hiányához és alumínium hegesztéshez
• FLUX funkció  - önárnyékolt E308 Ar98 huzalokkal történő hegesztéskor
• Az induktivitás beállításával (-10 - (+10)  lehet optimalizálni az ívkarakterisztikát a hegesztendő lemez vastagságától, valamint a hegesztési módoktól és körülményektől függően A funkció vékony acéllemezek hegesztésekor hasznos, megakadályozva azok égését, ill. horganyzott lemezek forrasztásakor az induktivitás értékének megváltoztatása a hegesztési fröccsenés mennyiségének csökkenését is okozza

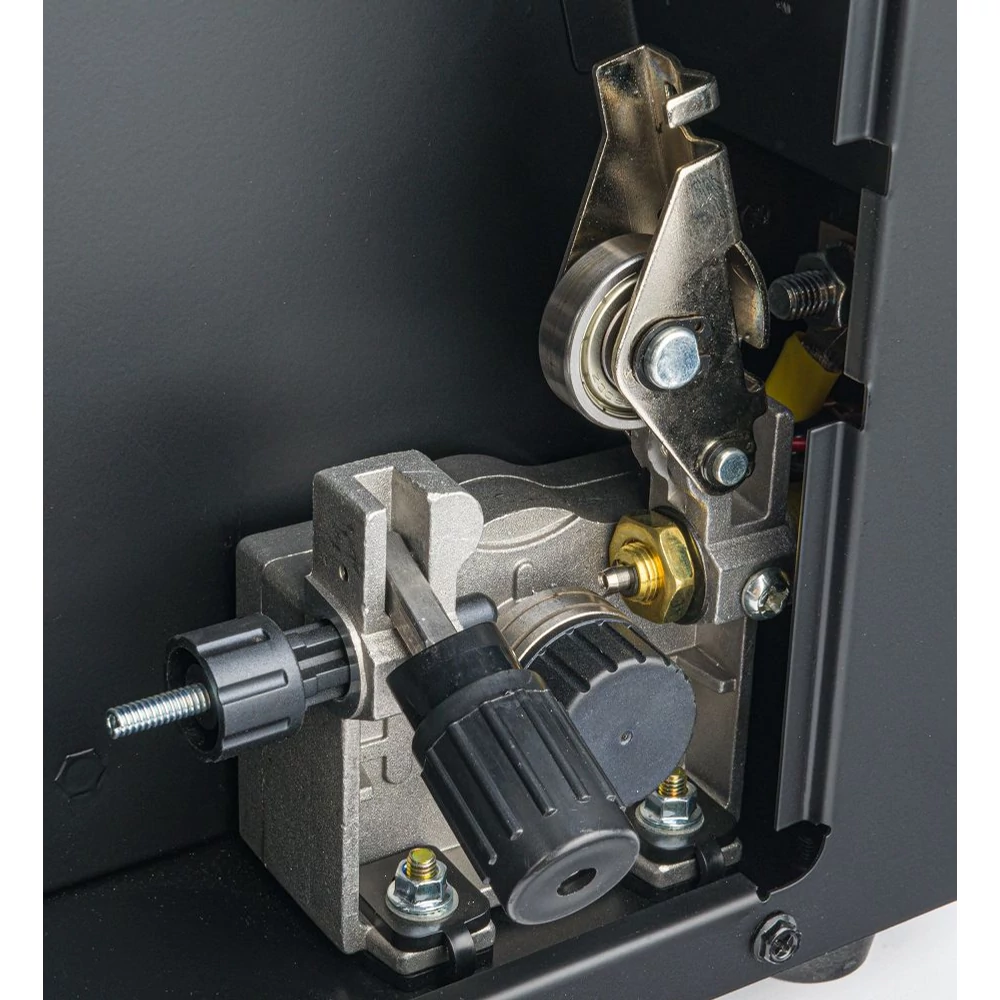

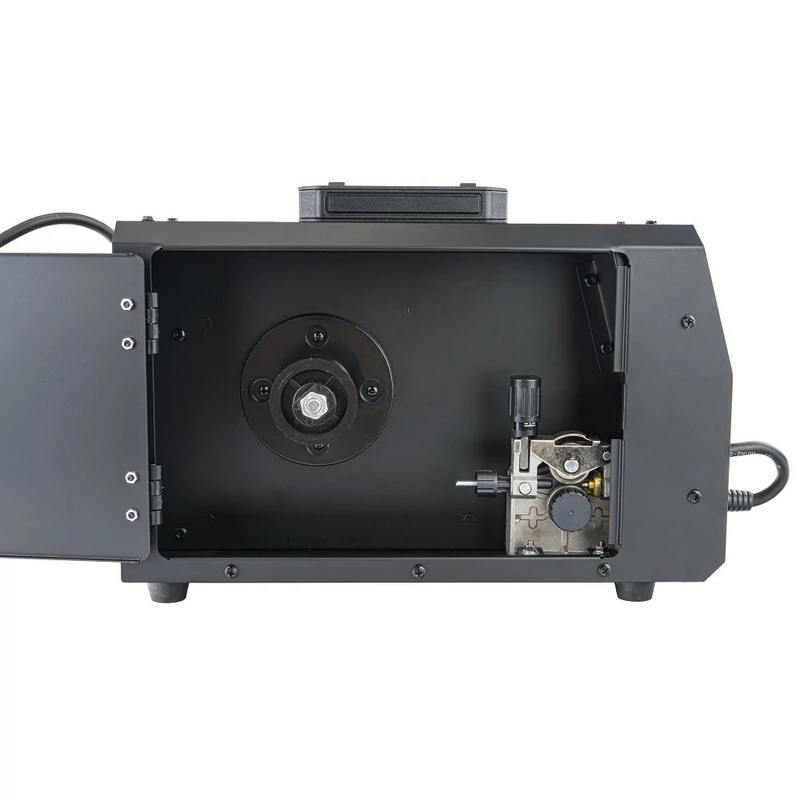

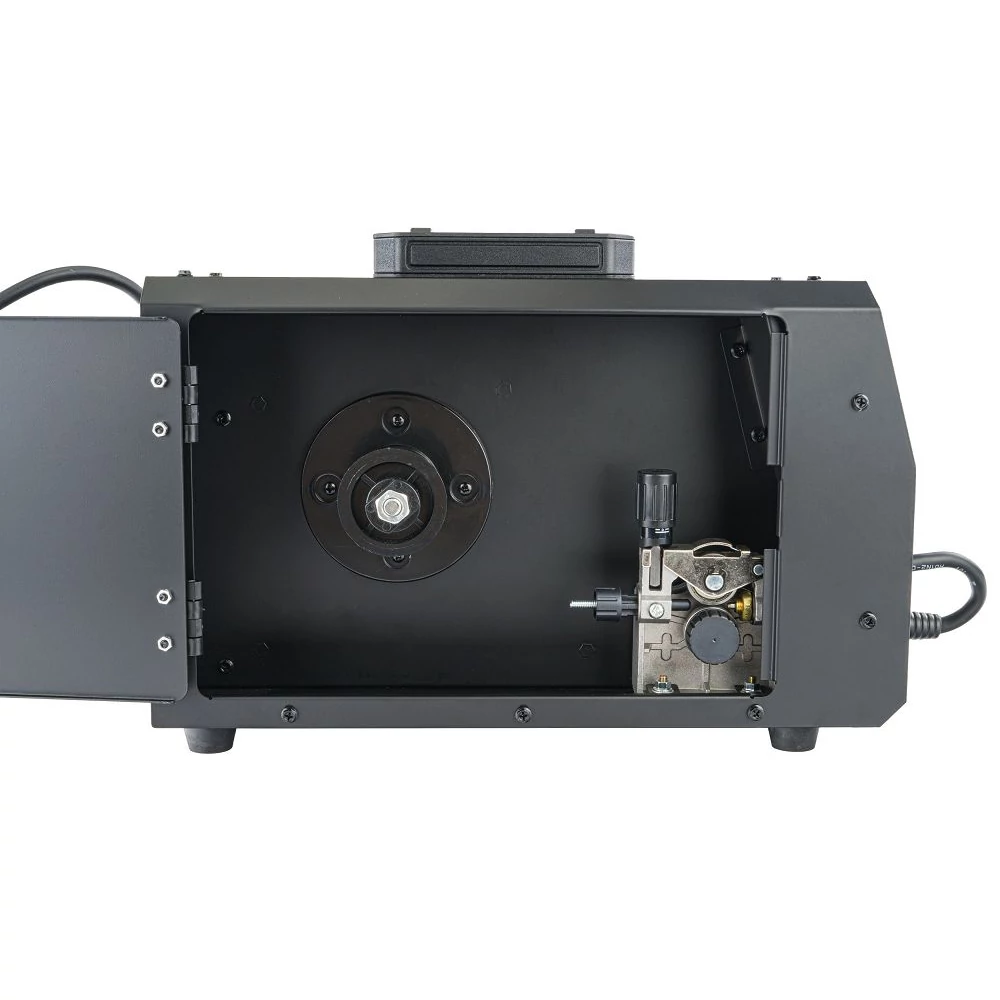

Huzaladagoló rendszer

A 2 tekercses adagoló lehetővé teszi a hegesztőhuzal pontos adagolását, kiküszöbölve annak csúszását.

Az eszköz mobilitása

A könnyű szerkezet stabil alumínium fogantyúval lehetővé teszi az egész készülék könnyű mozgatását.

Hegesztési lehetőségek az RTMSTF0086 készülékkel

MIG/MAG hegesztés

A MIG/MAG hegesztés az egyik legszélesebb körben alkalmazott hegesztési eljárás. De valójában mi is van mögötte? Minden a megfelelő védőgázok és töltőanyagok kiválasztásától függ, egészen a különböző típusú hegesztőívek tulajdonságaiig.

A MIG/MAG hegesztést fémívhegesztésnek is nevezik.

Hol alkalmazzák ezt a hegesztési módszert?

A MIG/MAG hegesztési eljárások rendkívül univerzálisan alkalmazhatók. Felhasználják többek között a fémfeldolgozó iparban, acélszerkezetek és tartályok építésében, a hajógyártásban és az autóiparban. A MIG/MAG eljárások különféle anyagokból készült, különböző vastagságú és geometriájú elemek hegesztését teszik lehetővé. A MIG hegesztés különösen alkalmas színesfémekhez: alumínium, magnézium, réz és titán. A MAG módszert elsősorban ötvözetlen, gyengén ötvözött és erősen ötvözött acélok hegesztésére alkalmazzák.

A MIG/MAG hegesztés előnyei:

• magas olvasztási hatékonyság,
• nincs gyorsasági,
• a hegesztőív könnyű begyulladása,
• jó alkalmasság gépesített és automatizált hegesztésre,
• nagy hegesztési sebesség jó hegesztési minőséggel,
• jó alkalmasság kényszer- és nehéz helyzetekben való használatra,
• a kötőanyagok alacsony költsége.

MMA hegesztés

A bevonatos elektródával végzett ívhegesztést MMA módszernek (Manual Arc Welding) is nevezik, és ez a legrégebbi és leguniverzálisabb ívhegesztési módszer.

Az MMA módszer bevonatos elektródát használ, amely egy tömörített bevonattal borított fémmagból áll. Az elektróda vége és a hegesztendő anyag között elektromos ív keletkezik. Az ív érintés hatására meggyullad az elektróda végének a hegesztett anyaghoz való hozzáérintésével. Az elektróda megolvad, és az olvadt elektróda cseppjei az íven keresztül a hegesztett fém olvadt medencéjébe kerülnek, és lehűlés után hegesztést képeznek. A hegesztő az elektródát olvadás közben a hegesztett tárgyhoz mozgatja, hogy állandó ívhosszt tartson fenn, és ezzel egyidejűleg az olvadó végét a hegesztési vonal mentén mozgatja. Az olvadó elektróda bevonat olyan gázokat bocsát ki, amelyek megvédik a folyékony fémet a légkör hatásától, majd megszilárdulva salakot képeznek a medence felületén, amely megvédi a megszilárdult hegesztési fémet a környezeti hatásoktól. Miután az elektródát elmozdítja a munkadarabtól, az elektromos ív leáll, és a hegesztési folyamat megszakad. Az egyik gyöngy lerakása után a salakot mechanikusan el kell távolítani.

Az alapvető különbség a többi hegesztési módszertől, hogy az MMA módszernél az elektróda rövidebb. A TIG és MIG/MAG módszereknél az elektróda hossza változatlan marad, a nyél és a hegesztett elem közötti távolság pedig állandó. Az MMA módszernél az elektróda és a hegesztőmedence közötti állandó távolság megtartása érdekében az elektródatartót folyamatosan a hegesztendő elem felé kell mozgatni, ami azt jelenti, hogy a hegesztő szaktudása kiemelt szerepet kap.

AWI hegesztés

A TIG hegesztés olyan módszer, amely lehetővé teszi a legjobb minőségű hegesztések előállítását. A hegesztőív egy magas hőmérsékletnek ellenálló, nem olvadó volfrámelektróda és a munkadarab között világít. A módszer nevét adó inert gáz oxigénmentes atmoszférát hoz létre, és megakadályozza a kémiai reakciókat a folyékony hegesztőmedencében. Ez sima, egyenletes és pórusmentes illesztéseket eredményez. A kötőanyag adagolása kézzel vagy huzaladagolóból történik.

A TIG hegesztés minden hegeszthető fémhez lehetséges. A legnagyobb felhasználási terület a rozsdamentes acélok és a színesfémek, például alumínium, réz és sárgaréz. A TIG-t elsősorban a hegesztési varratok gyökérmenetének létrehozására használják, mivel a varratok tiszták és pórusmentesek, ezért jól ellenállnak a dinamikus terheléseknek.

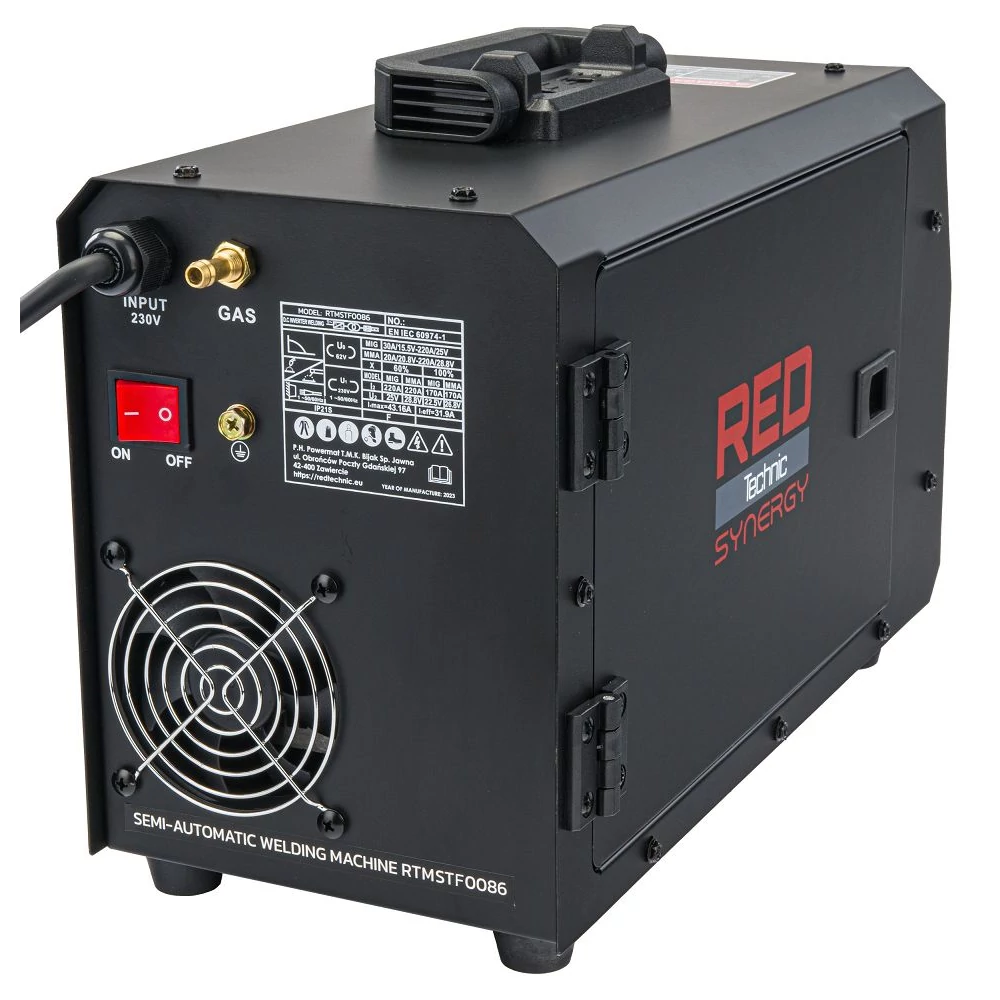

Beépített 3,3"-es turbóventilátor

A hatalmas csapágyas ventilátornak köszönhetően a gép nagyon gyorsan lehűl termikus túlterhelés esetén.
