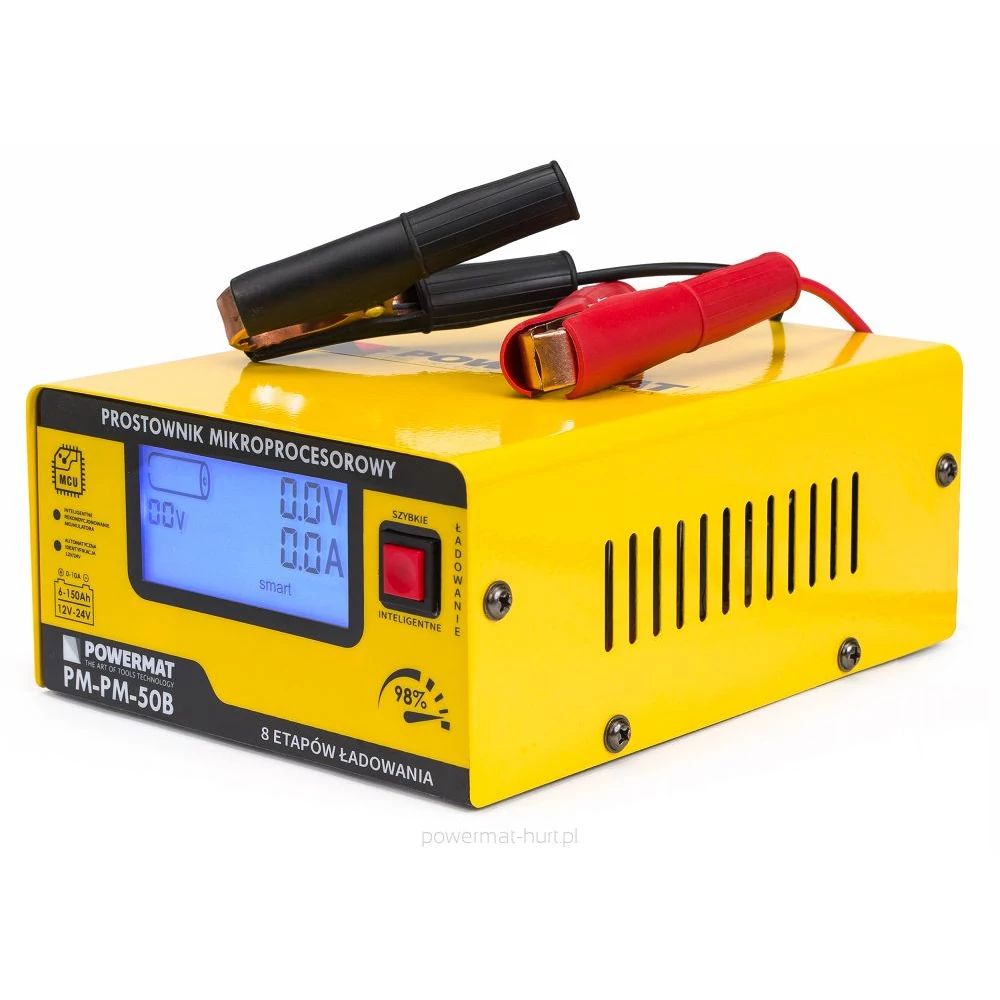

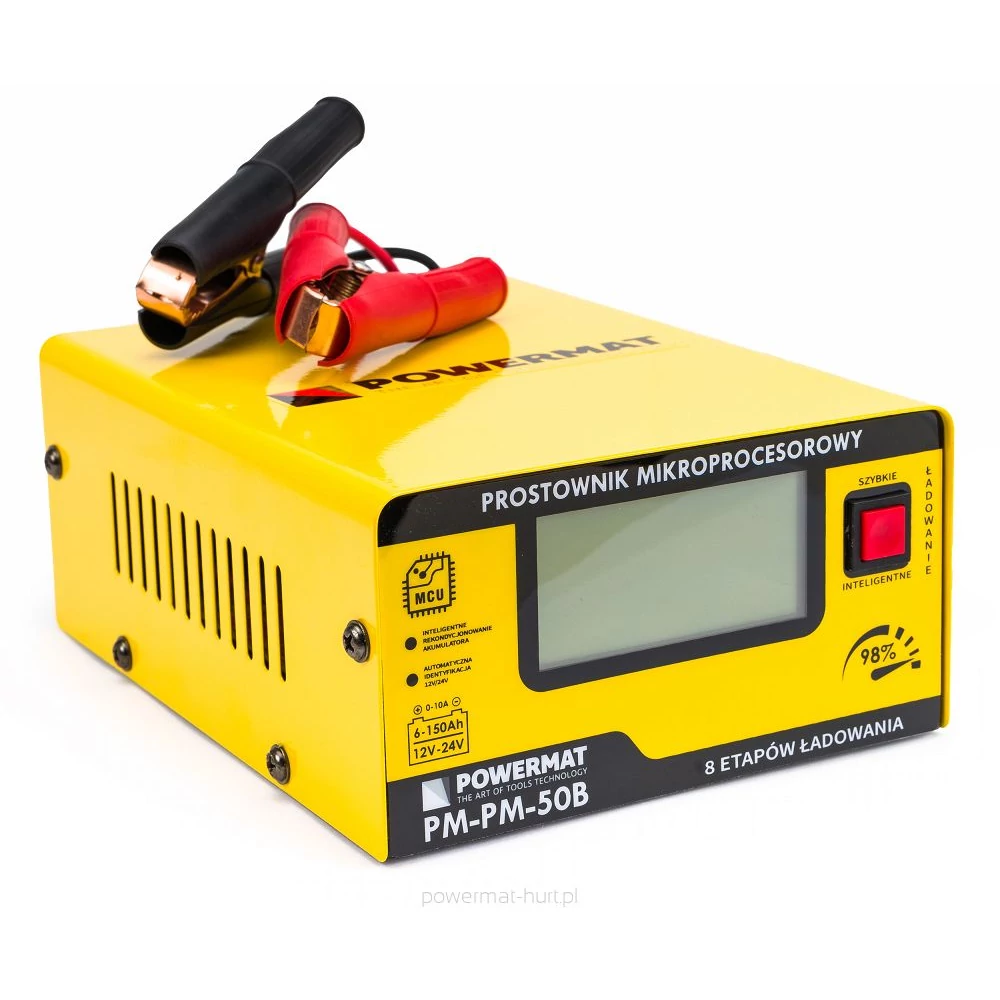

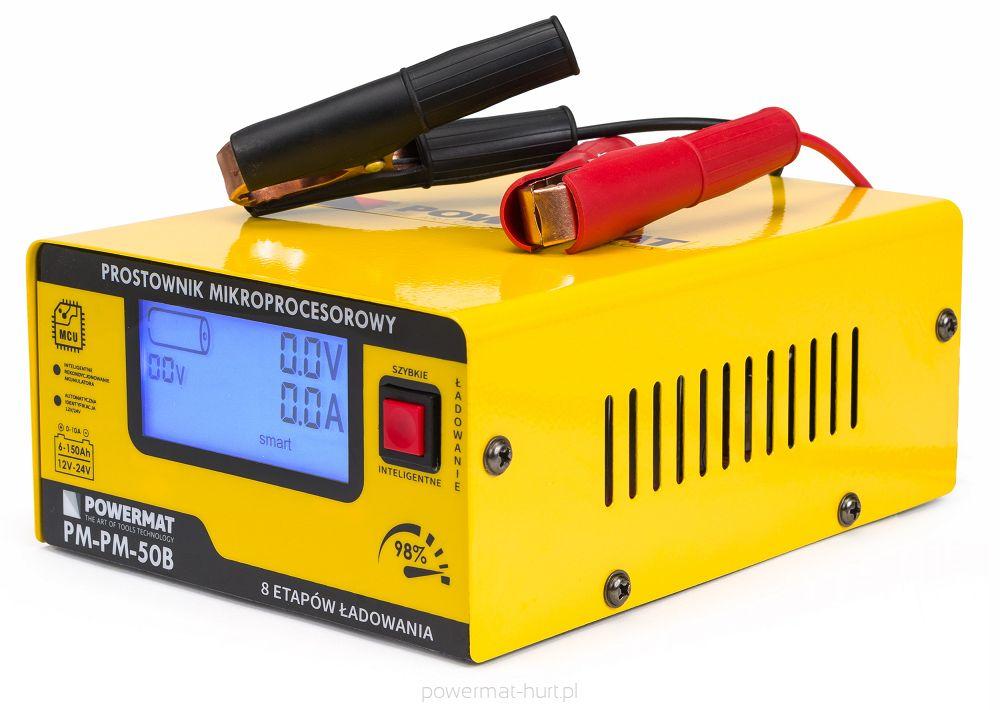

Mikroprocesszoros Akkumulátortöltő 12/24V PM-PM-50B

MŰSZAKI ADATOK

• márka: POWERMAT
• modell: PM-PM-50B
• névleges feszültség: 230V / 50 Hz
• Támogatott akkumulátor feszültségek: 12V / 24V (impulzus dinamikus)
• feszültség azonosítás 12V-hoz: 8V - 14,5V
• feszültség azonosítás 24V-hoz: 18V - 29V
• 12V/24V akkumulátor kapacitás: 6Ah - 150Ah
• töltési intenzitás: 0A - 10A
• töltési folyamat: 8 lépéses (intelligens vagy gyors)
• üzemi hőmérséklet: -30°C - 50°C
• hatékonyság: 98%
• támogatja az akkumulátorokat: VRLA, WET, GEL, EFB, AGM

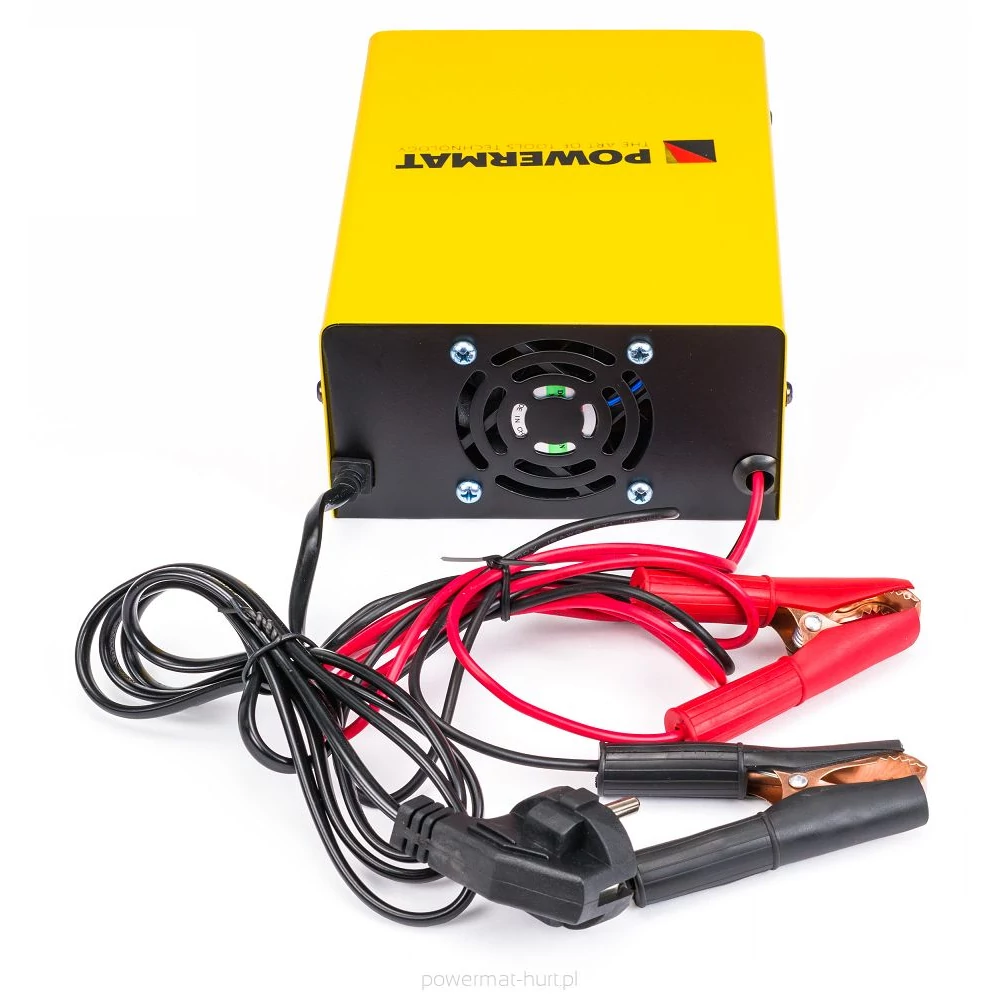

• beépített ventilátor, amelyet MCU vezérel
• nettó tömeg: 0,9 kg
• tápkábel hossza: 136 cm
• "+" és "-" kábelek hossza: 120cm

MCU (Microcontroller Unit) technológia; PWM (impulzusszélesség-moduláció), LCD.

FELSZERELÉS

• akkumulátortöltő
• eredeti doboz
• használati utasítás

Intelligens üzemmódok

A mikroprocesszoros vezérlés előnyei

• Állandó feszültség:  Állandó feszültség használata az akkumulátor töltéséhez, annak ellenőrzése, hogy a töltőáram nem túl magas-e, csökkentve azt a folyamat során.
• Állandó áram  :  Azt jelzi, hogy az akkumulátor feszültsége alacsonyabb, mint a töltő beállított feszültsége, de a töltő állandó akkumulátortöltő áramot tart fenn.
• Trickle Charge Modulation:  Amikor az akkumulátor feszültsége megközelíti a névleges feszültséget, és a töltőáram már alacsony a beállított áramerősségre, akkor átvált lebegő töltés modulációs módba. Ez azt jelenti, hogy az akkumulátor fel van töltve, de folyamatosan ellenőrzi a feszültségesést, és automatikusan újratölti váltakozó árammal.
• Lebegő töltésmoduláció:  Az üzemmód az akkumulátort teljesen feltöltve tartja.

8 fokozatú töltés

• 1. SZAKASZ: DIAGNOSZTIKA : az akkumulátor, annak töltöttségi állapotának, valamint az akkumulátor és a töltő közötti csatlakozások helyességének elemzése.
• 2. LÉPÉS: KÉNMENTESÍTÉS : a szulfátos akkumulátor azonosítása, a kisfeszültségű és nagy intenzitású pulzáló árammal történő töltés lehetővé teszi a szulfát eltávolítását az akkumulátorlemezekről, így visszaállítja a kezdeti kapacitását.
• 3. LÉPÉS: ELEMZÉS : annak ellenőrzése, hogy az akkumulátor nem sérült-e, és képes-e fogadni a töltőáramot – megakadályozza a sérült akkumulátor töltését.
• 4. SZAKASZ: LÁGYINDÍTÁS : ha az akkumulátor nem sérült, a töltés viszonylag alacsony áramerősséggel (kb. 15%) indul, fokozatosan növelve az értékét.
• 5. SZAKASZ: FŐTÖLTÉS : töltés állandó intenzitású maximális áramerősséggel, az akkumulátor töltöttségi állapotától függően automatikusan beállított értékkel, amíg el nem éri az akkumulátor kapacitásának 80%-át.
• 6. LÉPÉS: VÉGSŐ TÖLTÉS : töltés csökkenő áramerősséggel és állandó feszültséggel, amíg el nem éri az akkumulátor kapacitásának 100%-át.
• 7. LÉPÉS: ELEMZÉS : az akkumulátor töltési tesztje körülbelül 2 percig tart - ha az akkumulátor töltöttségi szintje a töltés leállítása után nem csökken, a töltési folyamat befejeződött.
• 8. LÉPÉS: PULZÁLÁS : az akkumulátor feszültségének figyelése és a kapacitás 95-100%-os optimális töltésének fenntartása töltőáram-impulzusokkal.

MCU (mikroprocesszoros) vezérlés

Biztonsági funkciók

• Túlfeszültség elleni védelem  – a védelem akkor aktiválódik, ha az észlelt paramétertől eltérő töltési feszültséget állítanak be.
• Akkumulátor diagnosztikai funkció  - a töltő folyamatosan figyeli az akkumulátor állapotát.
• Túlmelegedés elleni védelem:  Ha a töltő hőmérséklete meghaladja a 150°C-ot, a töltő leállítja a töltést. Amikor a hőmérséklet 80°C-ra csökken, vagy a töltő körülbelül 10 percre kikapcsol, az akkumulátor újra tölthető.
• Rövidzárlat elleni védelem:  Rövidzárlat esetén a működés automatikusan leáll. Ezt egy hosszú hangjelzés jelzi. Csak óvatosan csatlakoztassa a töltőt, majd automatikusan újratöltődik.
• Fordított csatlakoztatás elleni védelem:  Ha a (+/-) kivezetések véletlenül fordítva vannak csatlakoztatva, a töltő szaggatott hosszú hangjelzésekkel figyelmezteti Önt. Ha a terminálok megfelelően vannak csatlakoztatva, a töltés újra megtörténik.

Modern PWM töltési technológia MCU segítségével

A Powermat PM-PM-50B egyenirányító   az első olyan akkutöltő a piacon, amely PWM technológiájú mikroprocesszoros vezérlő- és vezérlőrendszerrel rendelkezik, 12 és 24 V-os akkumulátorok töltésének lehetőségével, amely intelligensen és specifikusan választja ki a megfelelő paramétereket, biztosítva, hogy a lemerült és az elhanyagolt akkumulátort regenerálják.

Az intelligens  akkumulátor-felújítás a rendszer folyamatos tesztelésével és a töltés 4 üzemmódban történő átkapcsolásával történik ( állandó feszültség; állandó áram; csepptöltés-moduláció; lebegő töltésmoduláció ).

Az intelligens (SMART) vagy gyors (FAST) üzemmódban történő töltés   nem igényel figyelmet, mert a töltési folyamatot vezérlő összes programot nagyon gondosan megterveztük a megfelelő típusú akkumulátorokhoz és azok névleges feszültségéhez, hogy azok ideális állapotba kerüljenek. lehető legpontosabban. A PM-PM-50B modellben a 12V/24V-os feszültség automatikus felismerő rendszere nem igényli, hogy a felhasználó beállítsa a megfelelő értéket a központon.

PWM (Pulse-Width Modulation)  – állandó amplitúdójú és frekvenciájú áram- vagy feszültségjel szabályozási módszere, amely magában foglalja a jel kitöltésének megváltoztatását. A PWM rendszer közvetlenül vagy egy aluláteresztő szűrőn keresztül táplálja az eszközt, amely kisimítja az elektromos áram és feszültség változásait.

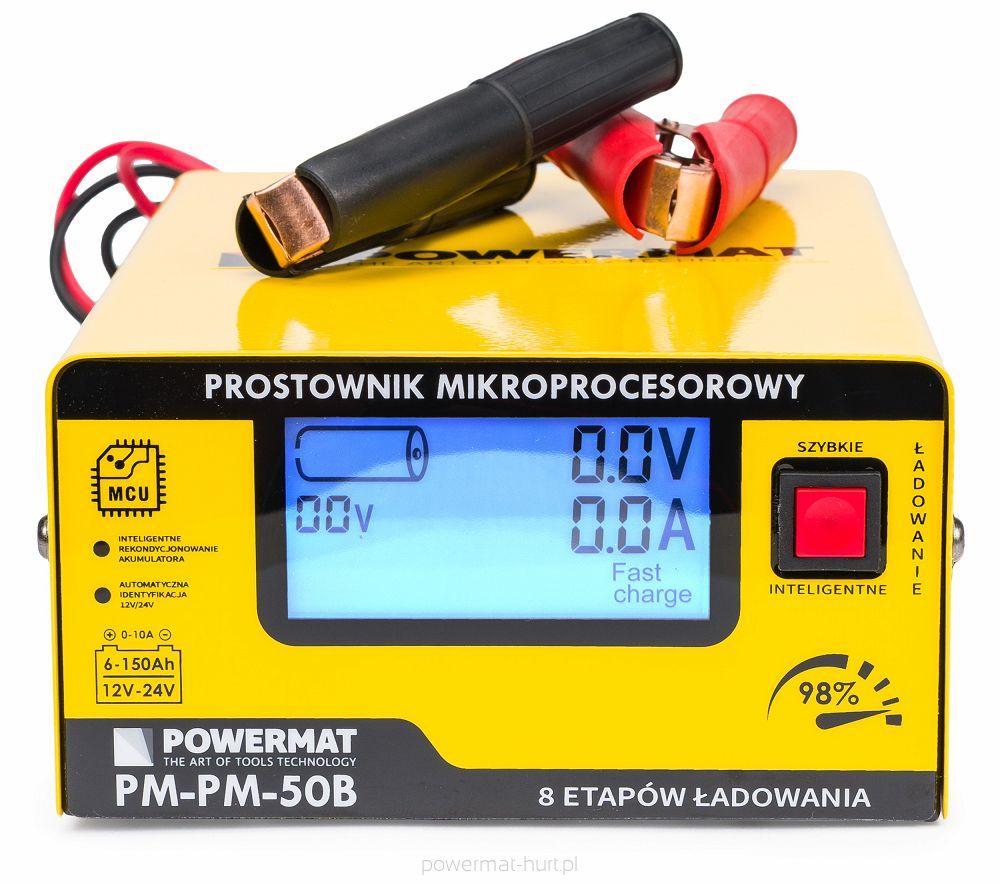

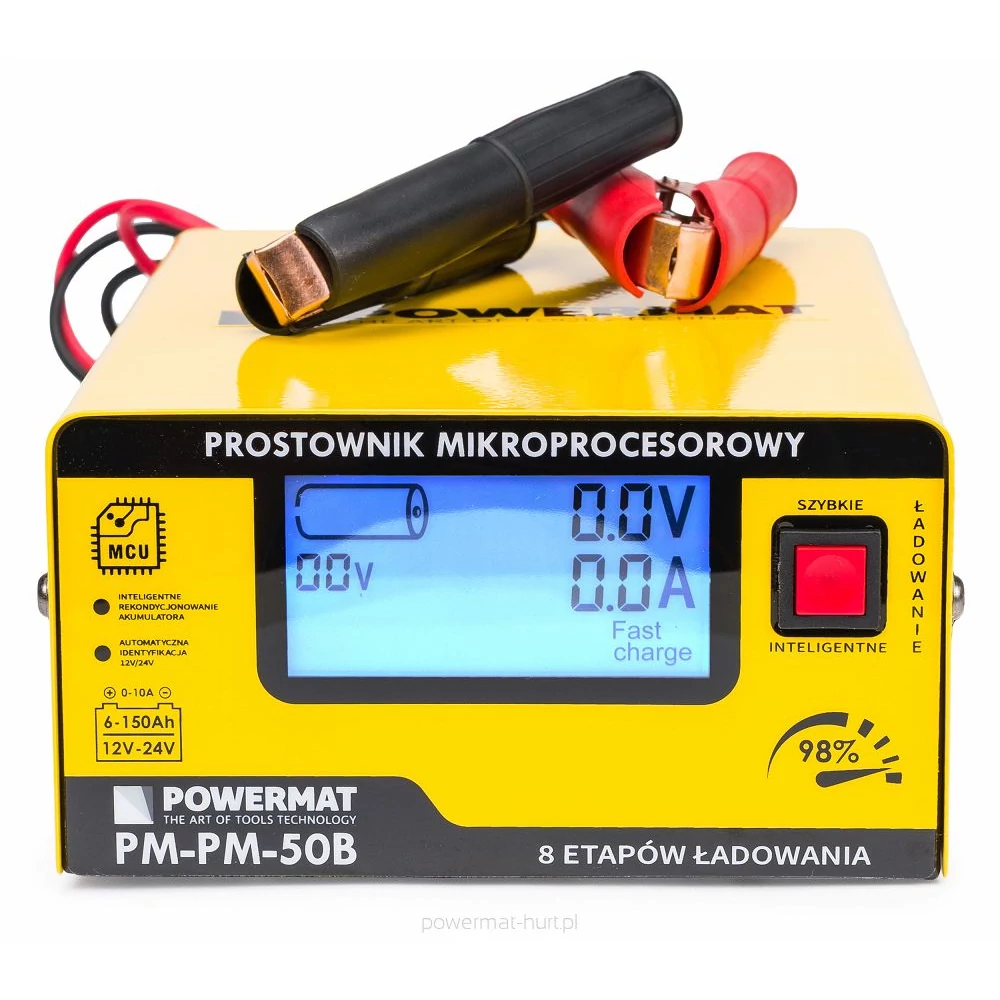

A töltési paraméterek megjelenítése  lehetővé teszi az akkumulátor állapotának további ellenőrzését. A nagy kijelző tájékoztat az aktuális áramról, a töltési módról és az akkumulátor aktuális feszültségéről. Ezenkívül láthatja a töltés állapotát százalékban.

Nagyon magas töltési hatékonyság pozitív hőmérsékleten. A töltési folyamatok fejlett szabályozásával az egyenirányító hatásfoka 98%, ami összehasonlíthatatlanná teszi az ilyen típusú technológia nélküli hagyományos egyenirányítókkal.
